Kakav je učinak promjera cijevi na performanse mlazne pumpe?

Kao dobavljač mlazne pumpe, svjedočio sam iz prve ruke zamršeni odnos između promjera cijevi i performansi mlaznice. Promjer cijevi nije samo fizička dimenzija; To je kritični faktor koji može značajno utjecati na učinkovitost, brzinu protoka i ukupnu učinkovitost sustava mlazne pumpe. U ovom ću blogu ući u različite učinke promjera cijevi na performanse mlazne pumpe, crtajući svoje iskustvo u industriji i najnovijim istraživanjima.

Brzina protoka i brzina

Jedan od najneposrednijih učinaka promjera cijevi na performanse mlazne pumpe je njegov utjecaj na brzinu protoka i brzinu. Prema načelu kontinuiteta, produkt poprečnog presjeka cijevi i brzina tekućine ostaju konstantni za nekompresibilnu tekućinu. Matematično, to se izražava kao (a_1v_1 = a_2v_2), gdje je (a) područje presjeka (a = \ pi r^{2} = \ frac {\ pi d^{2}}} {4}), (d) je diametraj cijevi) i (V) fluimeter) i (V).

Kada se povećava promjer cijevi, također se povećava i presječna površina cijevi. Za određenu brzinu protoka, brzina tekućine će se smanjiti. Suprotno tome, manji promjer cijevi dovodi do veće brzine tekućine za istu brzinu protoka. U sustavu mlaznih pumpa, optimalna brzina tekućine je presudna. Ako je brzina previsoka, to može uzrokovati prekomjerne gubitke trenja, što smanjuje učinkovitost crpke. S druge strane, ako je brzina preniska, pumpa možda neće moći stvoriti dovoljno usisavanja ili tlaka pražnjenja.

Na primjer, u pumpi za mlaznu vodu koja se koristi za navodnjavanje, veći promjer cijevi može omogućiti veću količinu vode transportiranje relativno nižom brzinom. To smanjuje potrošnju energije povezane s prevladavanjem trenja, što rezultira učinkovitijim postupkom crpljenja. Međutim, ako je cijev prevelika, pumpa možda neće moći održati potreban pritisak da gurne vodu kroz sustav, što dovodi do loših performansi.

Pad pritiska

Pad tlaka je još jedan značajan aspekt na koji utječe promjer cijevi. Dok tekućina teče kroz cijev, nailazi na otpornost zbog trenja između tekućine i zidova cijevi. Pad tlaka ((\ delta p)) može se izračunati pomoću Darcy - Weisbach jednadžbe: (\ delta p = f \ frac {l} {d} \ frac {\ rho v^{2}} {2}), gdje je (f), cijev) (f), l) (l) je (l) (l) (l) dužina (l) faktor (f), a cijev) (f) je (f) faktor (f) dužina (f) faktor (f) faktor (f) dužina (f) faktor (f) faktor (f), l) faktor (f) je faktor (f) dužina (f) faktor (f), a cijev) (f) je (f) faktor (f) faktor dužine (f) faktor (f) faktor (f) diam (l) dužina (f) faktor (f), diak -a, l), diak -a, l) je (f), l) (f), diak -a, l. gustoća i (v) je brzina tekućine.

Iz ove jednadžbe možemo vidjeti da je pad tlaka obrnuto proporcionalan promjeru cijevi. Manji promjer cijevi rezultira većim padom tlaka za određenu brzinu protoka i duljinu cijevi. U sustavu mlaznice, prekomjerni pad tlaka može smanjiti sposobnost crpke da stvori tražene pritiske usisavanja i pražnjenja. To može dovesti do kavitacije, fenomena u kojoj se mjehurići pare formiraju u tekućini zbog niskog tlaka, što može oštetiti komponente crpke i smanjiti njegov životni vijek.

Na primjer, u mlaznoj pumpi koja se koristi u postrojenju za kemijsku preradu, veliki pad tlaka u cijevi malog promjera može uzrokovati da pumpa teže radi na održavanju željene brzine protoka. To ne samo da povećava potrošnju energije, već i daje dodatni stres na crpku, povećavajući vjerojatnost raspada. Veći promjer cijevi može pomoći u minimiziranju pada tlaka, osiguravajući stabilniji i učinkovitiji rad mlazne pumpe.

Kavitacija

Kavitacija je ozbiljno pitanje koje se može pojaviti u sustavima mlaznih pumpi, a promjer cijevi igra ulogu u njegovoj pojavi. Kavitacija se događa kada tlak tekućine padne ispod tlaka pare, uzrokujući formiranje mjehurića pare. Ti se mjehurići tada sruše kada dosegnu područje većeg tlaka, stvarajući udarne valove koji mogu oštetiti rotor crpke i druge unutarnje komponente.

Manji promjer cijevi može povećati vjerojatnost kavitacije. Kao što je ranije spomenuto, manji promjer cijevi dovodi do veće brzine tekućine i pada tlaka. Povećani pad tlaka može uzrokovati pad tlaka u ulazu crpke ispod tlaka pare tekućine, pokrećući kavitaciju. Korištenjem većeg promjera cijevi, brzina tekućine i pad tlaka mogu se smanjiti, smanjujući rizik od kavitacije.

Na primjer, u sustavu morske mlaznice, kavitacija može biti glavni problem jer može dovesti do smanjene učinkovitosti pumpe i skupih popravaka. Pažljivim odabirom odgovarajućeg promjera cijevi, rizik od kavitacije može se minimizirati, osiguravajući dugotrajnu pouzdanost mlazne pumpe.

Učinkovitost pumpe

Promjer cijevi ima izravan utjecaj na učinkovitost crpke. Dobro dizajniran sustav mlaznice s odgovarajućim promjerom cijevi može raditi s većom učinkovitošću, konzumirajući manje energije i pružajući bolje performanse. Kao što smo razgovarali, desni promjer cijevi pomaže u optimizaciji brzine protoka, brzine i pada tlaka, a svi oni doprinose ukupnoj učinkovitosti crpke.

Kad je promjer cijevi premali, pumpa mora teže raditi kako bi prevladala visoke gubitke trenja i pad tlaka. To rezultira povećanom potrošnjom energije i smanjenom učinkovitošću. S druge strane, ako je promjer cijevi prevelik, pumpa možda neće moći raditi na svojoj optimalnoj točki, što također dovodi do niže učinkovitosti.

U industrijskim primjenama, gdje su troškovi energije značajne brige, odabir ispravnog promjera cijevi je neophodan. Za mlaznu pumpu koja se koristi u elektrani za rashladnu cirkulaciju vode, cijev pravilno veličine može dugoročno uštedjeti značajnu količinu energije, čineći rad učinkovitim troškovima.

Kompatibilnost s komponentama mlazne pumpe

Promjer cijevi također mora biti kompatibilan s drugim komponentama mlazne pumpe. Na primjer, ulazni i izlazni otvori mlazne pumpe dizajnirani su za rad s određenim veličinama cijevi. Ako promjer cijevi nije pravilno podudaran s priključcima crpke, može dovesti do poremećaja protoka, povećane turbulencije i smanjenih performansi.

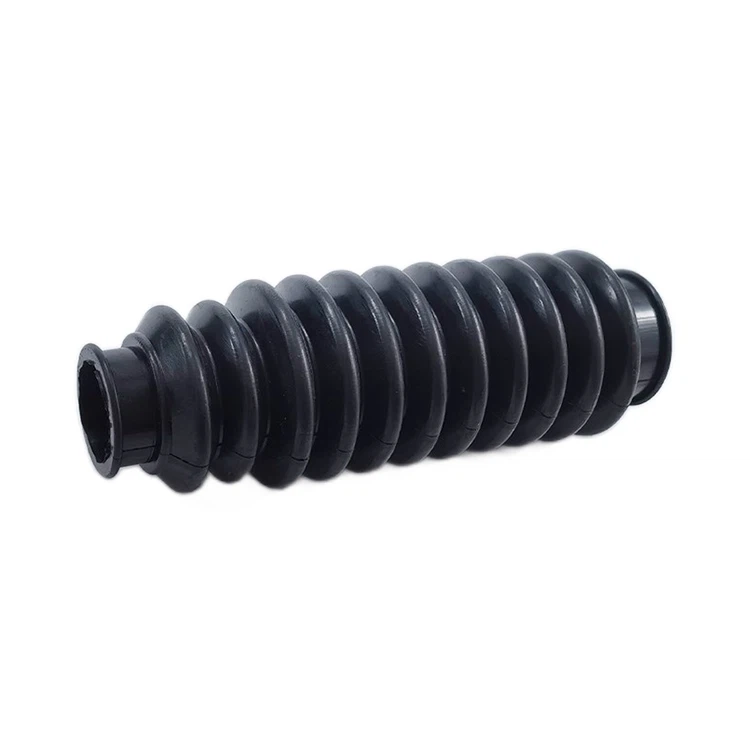

Pored toga, i druge komponente poputJet skijaška osovina,,Jet Ski Ski pumpa, iJet Ski BelowsU sustavu jet skije mlaznih pumpi dizajnirani su za rad u skladu s određenim promjerom cijevi. Neusklađivanje može uzrokovati probleme poput nepravilnog rada rotora, curenja i smanjenih ukupnih performansi sustava.

Zaključak

Zaključno, promjer cijevi duboko utječe na performanse mlazne pumpe. Utječe na brzinu protoka, brzinu, pad tlaka, kavitaciju, učinkovitost pumpe i kompatibilnost s drugim komponentama. Kao dobavljač mlazne pumpe, razumijem važnost pažljivog razmatranja promjera cijevi prilikom dizajniranja i ugradnje sustava mlazne pumpe.

Odabir desnog promjera cijevi zahtijeva sveobuhvatno razumijevanje specifične primjene, svojstva tekućine koja se pumpa i karakteristike same mlazne pumpe. Odabirom optimalnog promjera cijevi, kupci mogu osigurati da njihovi sustavi za mlazne pumpe djeluju na vrhunskoj učinkovitosti, s smanjenom potrošnjom energije, nižim troškovima održavanja i duljim radni vijek.

Ako ste na tržištu za mlaznu pumpu ili vam je potreban savjet o odabiru pravog promjera cijevi za vašu prijavu, potičem vas da posegnete. Naš tim stručnjaka spreman je pomoći vam u donošenju najboljih odluka za vaš sustav za mlazne pumpe. Bez obzira jeste li uključeni u industrijske procese, morske aplikacije ili bilo koje drugo polje koje zahtijeva mlaznu pumpu, imamo znanje i iskustvo da vam pružimo najbolja rješenja.

Reference

1. Daugherty, RL, Franzini, JB, & Finnemore, EJ (1985). Mehanika tekućine s inženjerskom primjenom. McGraw - Hill.
2. Incropera, FP, & DeWitt, DP (2002). Uvod u prijenos topline. Wiley.
3. Munson, BR, Young, DF, & Okiishi, TH (2006). Osnove mehanike tekućine. Wiley.
